说起国内开合屋盖体育地标，不得不提被誉为南鸟巢的南通体育会展中心体育场。今天佛兰空间将为您介绍2006年建成落地的南通体育会展中心体育场。它的建成，一举打破国内大型体育场馆无成熟开合屋面的技术空白，被誉为国内首座、世界第三座大型开闭顶体育场。

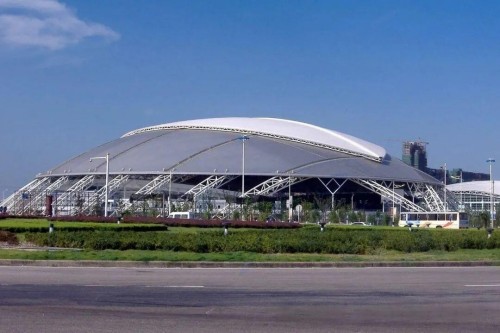

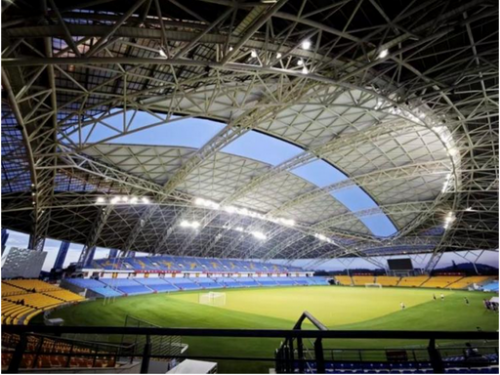

▲南通体育会展中心体育场 南鸟巢 开合膜结构屋盖半开状态





南通体育会展中心体育场采用钢网壳承重骨架+PTFE织物膜围护面层的组合方案，把膜结构轻质、高自洁的优势，和大跨度空间钢结构、同步液压驱动系统融为一体。它和绍兴轻纺城体育中心一道，构成国内两套极具参考价值的PTFE开合膜体育场标杆样本，为后续国内众多开合屋面项目提供了宝贵的工程实践经验。

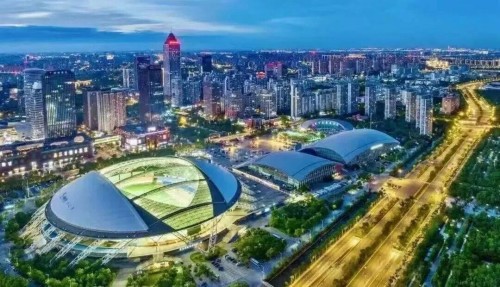

▲南鸟巢 开合膜结构屋盖闭合状态





Project Overview

项目概况



项目地点：江苏南通新城区



项目名称：南通体育会展中心体育场（南鸟巢）



竣工时间：2006年



核心规模：建筑面积48565㎡，主拱最大跨度280m；活动屋盖分为两片月牙形单层钢网壳，单片自重1137t，两片合计2274t；屋盖移动行程120m，完整开合时长约40分钟；可开启洞口面积17000㎡，固定座位32244座。



屋面体系：固定屋盖为拱支网壳钢结构，采用金属屋面+阳光板；活动屋盖钢网壳外层围护采用PTFE织物膜；配套圆弧轨道、8台液压卷扬机+44部移动台车同步驱动系统。



项目荣誉：入选大世界吉尼斯纪录，先后斩获中国建筑工程鲁班奖、中国土木工程詹天佑奖。



一、项目设计初衷：一座不受天气约束的城市体育地标





在本世纪初，国内绝大多数体育场都是固定敞篷或者全封闭固定屋面。露天场馆遇到暴雨、高温、强紫外线，赛事、演唱会、大型活动只能延期或取消；全封闭固定场馆又常年需要机械通风，能耗高、缺少自然观赛体验。



本项目设计目标非常明确：



晴天开启屋面，引入自然光与自然通风，打造露天观赛体验；



雨雪、高温、大风天气闭合屋面，形成封闭室内空间，保障活动正常举办；



兼顾城市地标造型，控制活动屋面自重，在当时国内有限的开合屋面工程经验下，找到安全、经济、可行的技术路线。

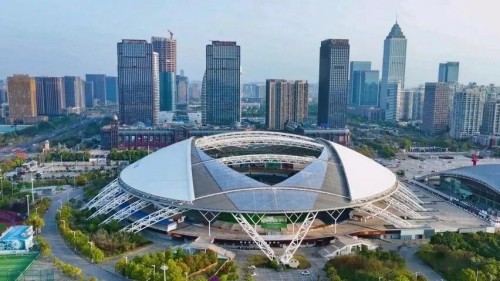

▲南通体育会展中心体育场 PTFE开合膜结构屋盖开启状态



方案阶段对比了全金属活动屋面、玻璃屋面、膜屋面多种路线：



金属板屋面：刚度大但是自重巨大，对轨道、驱动、基础荷载要求极高，造价和运维成本居高不下；



玻璃屋面：透光好，自重偏大，抗冲击、热胀冷缩风险高，大面积移动场景风险高；



PTFE织物膜：自重极轻、柔性适配曲面造型、具备自洁、阻燃、耐候特性，成为活动屋面围护的最优解。最终确定：承重骨架用刚性钢网壳承担荷载，表层围护采用PTFE膜，兼顾结构安全、轻量化、建筑美学。

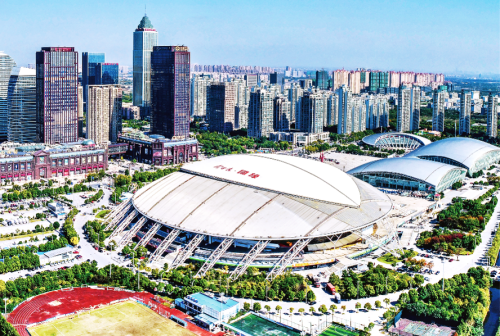

▲南通市体育会展中心体育场外观场景





二、PTFE开合膜系统核心技术亮点



1、大曲面月牙形膜单元，适配异形移动屋面



两片活动屋盖为不对称月牙曲面造型，PTFE膜经过精准裁剪、预张拉成型，贴合钢网壳曲面。不同于常规固定张拉膜，这套膜面需要跟随钢结构单元持续往复滑动，对膜材耐磨性能、节点收口、边缘夹具设计提出更高要求。膜材选用高强PTFE涂层玻纤织物膜，耐候年限长，户外长期使用不易霉变、粉化；雨水冲刷即可带走表面灰尘，大幅减少高空清洗作业频次。

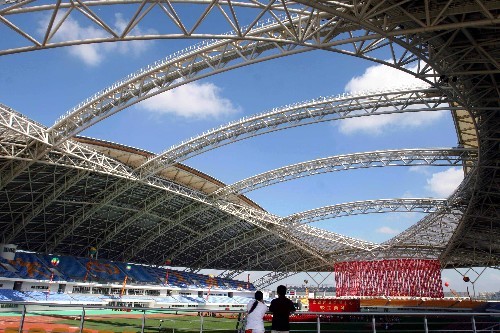

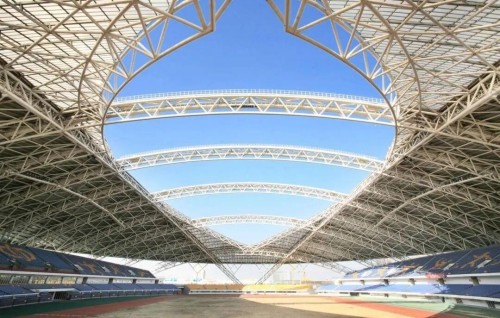

▲南通市体育会展中心体育场内部打开场景





2、多台车同步液压驱动+电脑闭环纠偏





整套开合动力单元由8台液压卷扬机、44部移动台车组成，沿球面弧形轨道运行。巨型屋盖在弧形轨道行走时，极易出现不同步、偏移、卡轨风险。系统搭载同步控制程序，后台实时采集每一组台车位置信号，动态修正速度差，保证两片巨型屋盖同步平稳移动，无冲击、无卡滞。官方供电实测，单次完整开合耗电约443.23度，在同体量大型开合屋面项目中能耗水平可控。

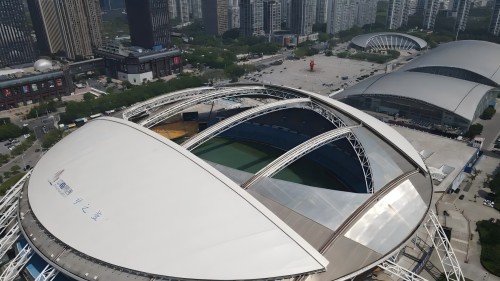

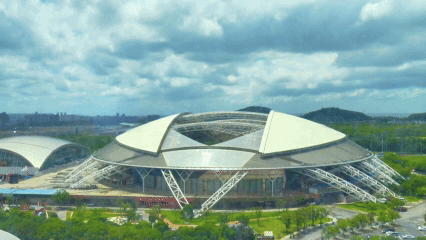

▲南通体育会展中心体育场PTFE 开合膜结构开合展示





3、280m超大拱跨，无柱通透观赛空间



主拱280米跨度，场内不设立中间支撑立柱，保障全场无遮挡观赛视线。PTFE膜可以形成柔和漫射采光，不会像硬质采光板产生局部眩光；开启状态下，空气对流顺畅，改善场内闷热问题。

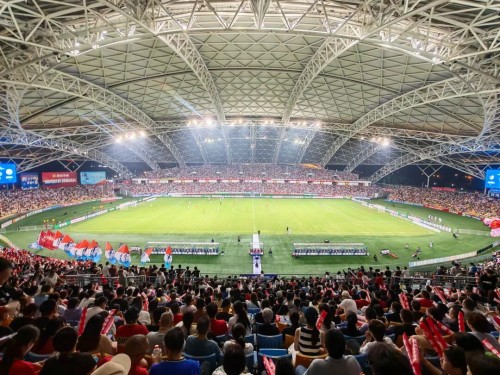

▲南通市体育会展中心体育场内部关闭场景，举办大型球赛





4、分区屋面组合，兼顾造价与性能



项目采用分区屋面策略：活动移动部分用PTFE膜实现轻量化；固定不动的屋面区域采用成熟金属屋面+阳光板。这套组合思路，是早期大跨度开合屋面非常经典的经济性方案——只在需要移动的位置使用轻质膜材，把减重收益发挥到最大，而固定区域使用传统成熟围护体系平衡造价与维护难度。





▲南通体育会展中心开合体系桁架展示





三、运营价值：全天候场馆，提升资产利用率





开合膜结构给场馆运营带来的核心价值，不止于“屋顶可以打开”：



1.活动排期不再看天：足球联赛、田径赛事、大型文艺晚会、会展、公益活动，雨天照常落地，减少活动取消带来的经济损失与品牌损失；



2.多场景灵活切换：开启模式=露天体育场；闭合模式=室内大型场馆，一个场地承载两类业态，提升场馆租金与活动承接能力；



3.长期运维友好：PTFE膜自洁特性，降低高空维护频率；膜材单元可分块更换，后期局部破损无需整体拆除屋面，维修成本优于金属、玻璃移动屋面；



4.城市名片效应：开合动作本身具备极强的视觉冲击力，成为城市标志性打卡建筑，赋能城市文旅宣传。

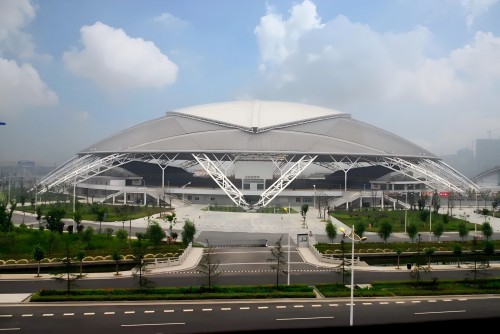

▲南通体育会展中心体育场闭合状态





四、工程参考意义：给开合屋面项目带来哪些启发？





南鸟巢证明了PTFE织物膜在万吨级大跨度移动屋盖上的工程可行性，验证了"刚性钢骨架+柔性膜围护"适合曲面、大开启面积体育场馆，为后续项目提供成熟的荷载控制、同步驱动、膜节点构造参考。与绍兴轻纺城体育中心同属PTFE开合膜路线，但跨度、开启面积、轨道形式、场地定位各不相同，正好为不同需求的甲方提供选型参照。

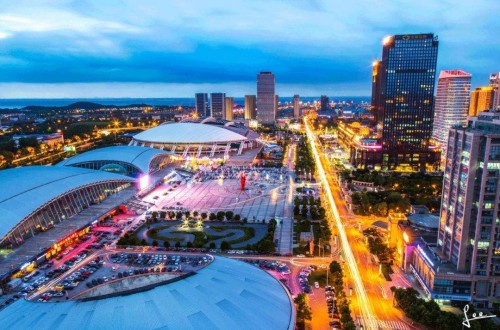

▲南通体育会展中心体育场夜景展示





开合膜结构，不是简单给屋顶增加一套移动机构，而是一套围绕场馆长期运营而设计的系统化解决方案。



从南通南鸟巢的初代探索，到绍兴轻纺城等新一代开合膜项目落地，PTFE开合膜技术持续迭代，在安全、造价、运维之间不断寻找更优的平衡点。





▲南通体育会展中心体育场南鸟巢夜景
