软玻璃是啥,通常有哪些结构形式?

分享:
人气:483 发表时间:2023-03-02

软玻璃,相信深谙膜结构建筑领域的你们都很熟悉,其实它就是ETFE膜材。

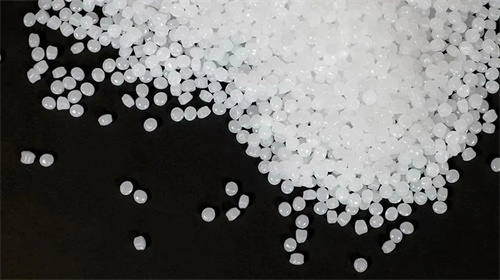

ETFE最初由杜邦公司(DuPont)于1970年代开发,中文名为乙烯——四氟乙烯共聚物,是一种轻质、耐热的薄膜。

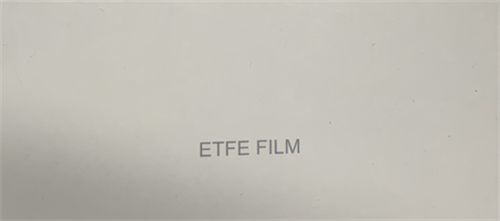

ETFE膜材的厚度通常在0.05-0.25mm。随着厚度的增加,膜材的硬度也将增加,同时也会更脆,增大加工难度。

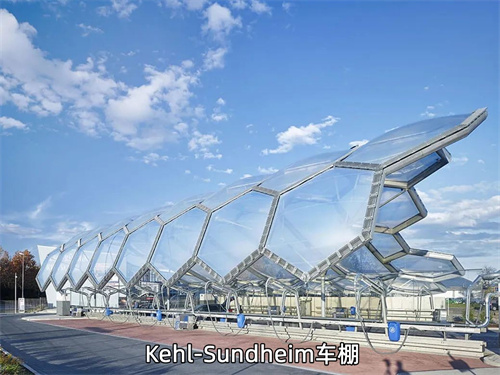

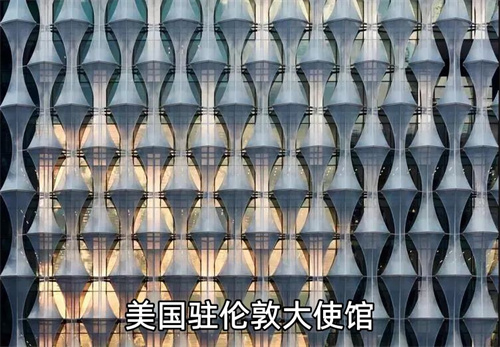

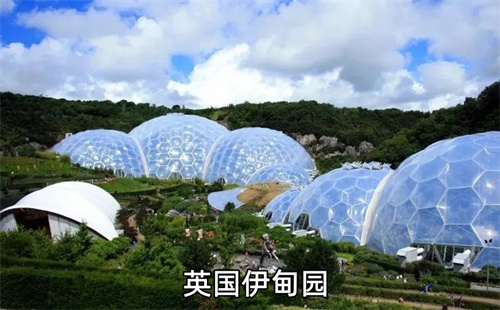

ETFE膜材的典型用法是将两层或三层膜材“焊接”在一起,运送到工地,然后充气使它们膨胀成气枕,通常用于建筑外立面、屋顶及天窗。





ETFE膜材和其他材料相比,具有很多优势,这也是近些年越来越多的建筑物都会优先选用ETFE的缘故。



ETFE膜材优势



ETFE膜材质轻、韧性好、抗拉强度高、延展性好。



❷ 耐候性和耐化学腐蚀性强。



❸ 防火安全性好,不会自燃。



❹ 可见光透过率高。



❺ 优异的自清洁功能,灰尘不易吸附在其表面。



❻ 适应性好,几乎可以加工成任何尺寸和形状。



ETFE薄膜可预制成薄膜气囊,现场组装、充气、施工周期短,维修方便。



ETFE膜材良好的适用性,在一定程度上决定了其结构的丰富性。按照膜结构的成形方式和受力特点一般可以分为骨架膜、张拉膜和充气膜。



1骨架膜





骨架膜结构是膜材依靠具有稳定性、完整性的钢或其他材料构成的刚性骨架,经张拉而构成的骨架式膜结构。形态有平面形、单曲面形和以鞍形为代表的双曲面形。







2张拉膜

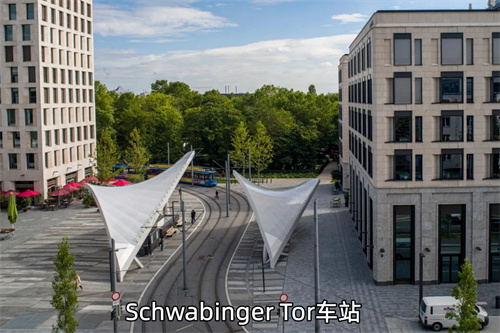

张拉膜结构以膜材、钢索及支柱构成,利用钢索与支柱在膜材中导入张力以达安定的形式。除了可实践具创意,创新且美观的造型外,也是最能展现膜结构精神的构造形式。大型跨距空间也多采用以钢索与压缩材构成钢索网来支撑上部膜材的形式。





3充气膜

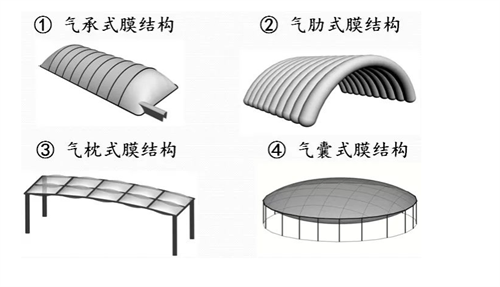

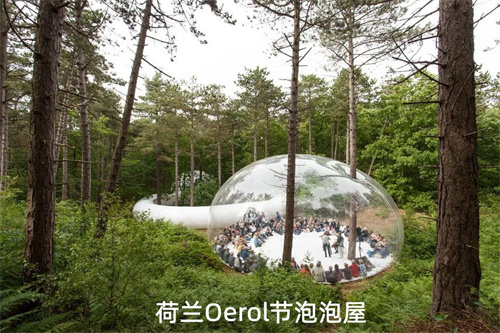

充气膜结构是指在以高分子材料制成的薄膜制品中充入空气后形成的结构,充气膜结构所构成的建筑又分为两大类:一种为气承式膜结构,这种结构常见于工业领域;另一种则为气胀式膜结构(气肋式、气枕式、气囊式)更适于应用在公共建筑中。





气承式膜结构



通过送风口向建筑物内充气使室内外保持一定的压力差从而支撑覆盖膜体并保持其稳定的形状,现如今很流行的煤仓、临时空间就是这种结构。




气肋式膜结构



通过在主肋管间设置连接管,将多个主肋管连接为一体,形成有刚性的“气肋架构”,该“气肋架构”成为建筑的主要受力构件,配合“气肋架构”外覆盖的顶棚布及保温材料,就构成了传统建筑中的受力构建与围护结构,形成新颖的气肋式膜结构。这种结构具有自支撑,使用风机加压快速搭建,无需任何基础,硬件连接和任何拉索等优良特性。



气囊式膜结构



即向单个膜构件内充气,使其保持足够的内外压差,构件单个或组合在一起作为类似于梁、拱、平板等受力结构构件。这种结构对膜材自身的气密性要求很高,需不断地向膜构件内充气以保持必要的内压。




气枕式膜结构

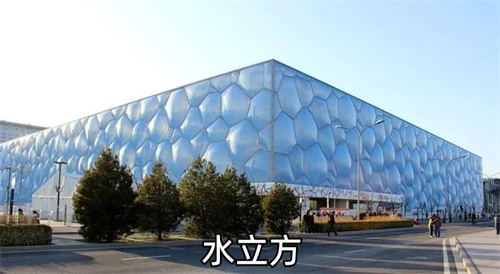

将多层(一般2-3)ETFE膜材周边热合并用夹具封闭固定在骨架上,内部充气使其形成气枕并具有一定刚度以抵抗外部荷载,自身仅起到围护结构的作用。它是气胀式膜结构和骨架式膜结构的结合,被广泛应用于大型公共建筑中。





以上就是这期的分享,如您对ETFE建筑案例感兴趣,可前来深圳市佛兰空间膜结构有限公司了解咨询。
